Рисуем 3D проект кухни в PRO100

Перед тем как сделать чертеж нашего проекта и отдать все на распил, было бы не плохо сначала представить, как будет выглядеть наша будущая кухня, поиграться с цветами, подобрать фурнитуру, текстуру, витражи, материал.

С визуализацией нашего проекта отлично справится программа проектирования мебели PRO100. Самым главным ее достоинством является простота и легкая работа с программой.

В ней без особых усилий легко может разобраться даже начинающий пользователь ПК.

В данной статье мы разберем лишь самые важные и самые нужных инструменты этой программы, которыми вы будете пользоваться в 80% случаев (принцип Парето).

Вы можете скачать демо-версию, или купить полную версию данной программы на сайте разработчика, или найти ломаную версию в сети интернет, это уже как захотите.

При запуске программы вы увидите окно, в котором в самую первую очередь нужно задать габаритные размеры нашей будущей комнаты – ширину, длину и высоту.

Интерфейс программы

Давайте вкратце разберем интерфейс программы.

Интерфейс PRO100

  1. – кнопка «новый элемент» позволяет добавить новую деталь в комнату (добавляйте на конкретную стену)
  2. – «фотореалистическое изображение» – делает визуализацию комнаты (только тогда когда добавлен элемент «свет»
  3. – «сетка» показывает или скрывает границы комнаты
  4. – «поворот на 90 градусов» – позволяет крутить деталь в лево и в право
  5. – «перевернуть» отражает зеркально
  6. – «библиотека». Здесь находится общая библиотека с готовыми моделями мебели, а так же «элементы» – фурнитура и «материалы» – покрытия моделей, перетянув любой материал в комнату на модель вы тем самым предадите этой модели другое покрытие и цвет.

Принцип работы программы следующий: выбираете инструмент «новый элемент» и жмете им уже в комнате именно на той плоскости (стенке) параллельно которой вы хотите увидеть этот элемент – прямоугольная готовая плита ДСП толщиной по умолчанию 16 мм. Длину и ширину растягиваете курсором.

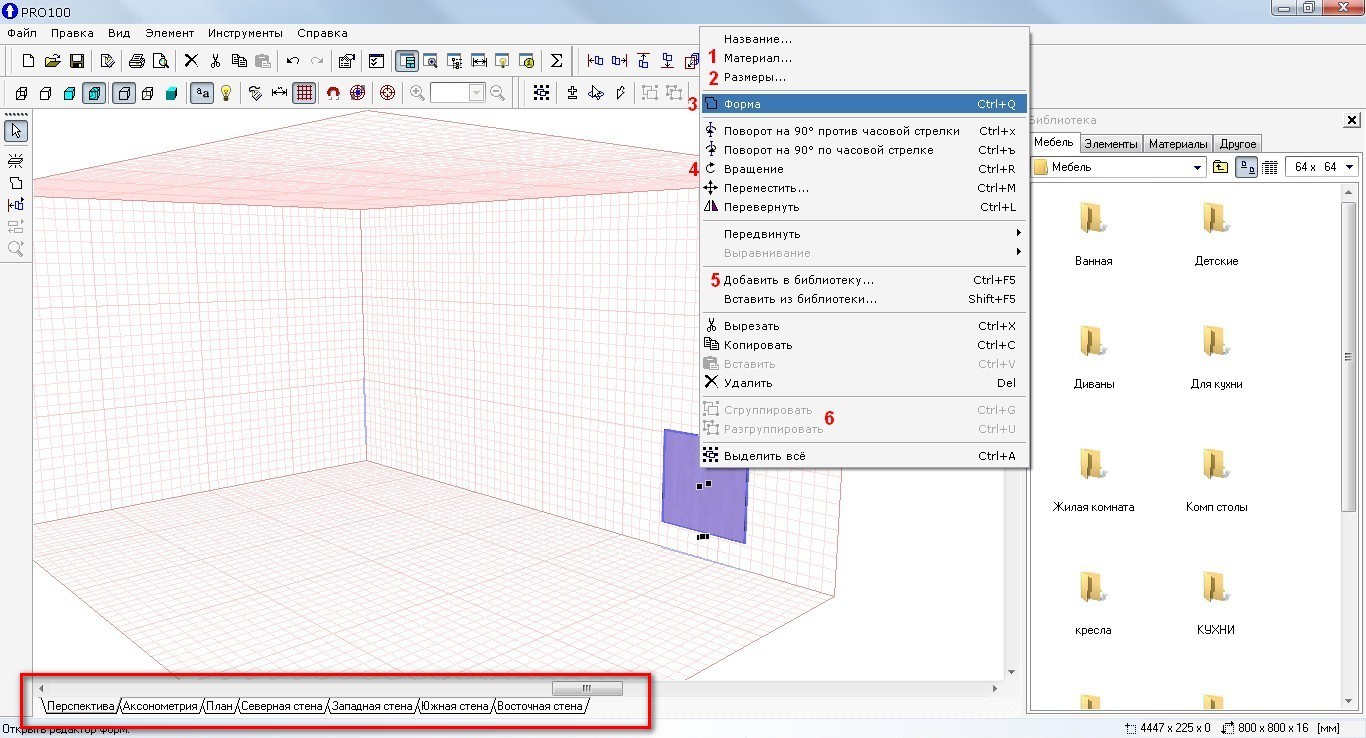

Так же при нажатии на выделенном «новом элементе» правой кнопкой мыши мы выйдем еще в одно меню, где будут как вышеперечисленные кнопки, так и дополнительные:

Интерфейс программы ПРО100

  1. – Материал – здесь можно изменить направление структуры материала вдоль или поперек, а так же сделать материал прозрачным.
  2. – Размеры – задаются точные размеры детали с клавиатуры
  3. – Форма – позволяет изменить наш квадрат или прямоугольник на деталь абсолютно любой формы (но только в одной плоскости). Принцип работы здесь следующий: выделяете линию курсором, потом правой кнопкой мыши – «добавить» – появится точка, двигая которую вы сможете добавлять углы детали. Так же через правую кнопку мыши на отрезке доступны такие инструменты как «кривая» и «дуга» с помощью которых вы можете делать радиусное округление вашей детали. Далее жмем «закрыть» и все деталь приобрела нужную нам форму.
  4. – Вращение – этим инструментом деталь можно крутить в трех плоскостях – x, y, z.
  5. – Добавить в библиотеку – сохраняет вашу модель в библиотеку PRO100
  6. – Сгруппировать и Разгруппировать – когда у вас будет шкаф или стол из нескольких деталей, чтобы вы их не «теряли» с помощью этих функций их можно «склеить» в одну целую модель.

По умолчанию в программе стоит вид «перспектива» но для точного подгона или выравнивания деталей очень удобно пользоваться видами «план» и «стена» (доступны в левом нижнем углу программы).

Указательным пальцем, левой кнопкой мыши комнату можно поворачивать под разными углами, а правой кнопкой или колесиком – приближать и удалять.

В принципе остальные функции на первоначальном этапе можно и опустить, а когда вы освоите данные инструменты, то уже и сами легко сможете разобраться с остальными инструментами данной программы.

Когда разберетесь с программой, с ее помощью так же можно будет открывать и другие проекты кухонь, которые вы можете скачать на нашем сайте совершенно бесплатно.

Ах да, не забудьте сохранить свою модель через файл – сохранить как – даете имя и модель сохраняется в файл в папку программы по умолчанию «Проекты».
